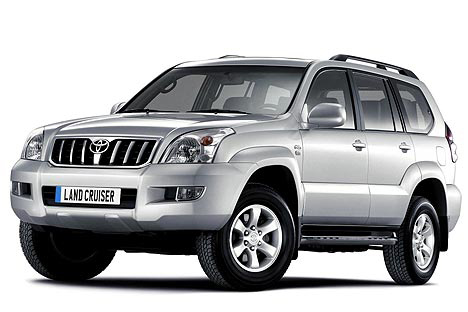

Первые автомобили этой модели появились в 1993 году и оснащались полностью независимой передней подвеской. В будущем появились еще 2 поколения Land Cruiser Prado в 2002 и 2009 годах соответсвенно.

Схема установки защиты на автомобиль

Условные обозначения:

1, 2 – задние пластины М10 L80
3, 4 – промежуточные пластины М10 L130
5, 6 – передние пластины М10 L40
11, 13, 15, 17 – болты М10х30
8, 10, 19, 21 - болты М10х40
7, 9, 12, 14, 16, 18, 20, 22 – шайбы 10х30

Момент затяжки резьбовых соединений М10 не более 2,5  кг/м.

При установке крепежа и монтаже защиты настоятельно рекомендуется использовать графитовую или аналогичную смазку.

Производитель вправе вносить изменения в конструкцию защиты.

Порядок установки защиты

Перед установкой защиты демонтировать металлический пыльник под двигателем и металлический пыльник под КПП.

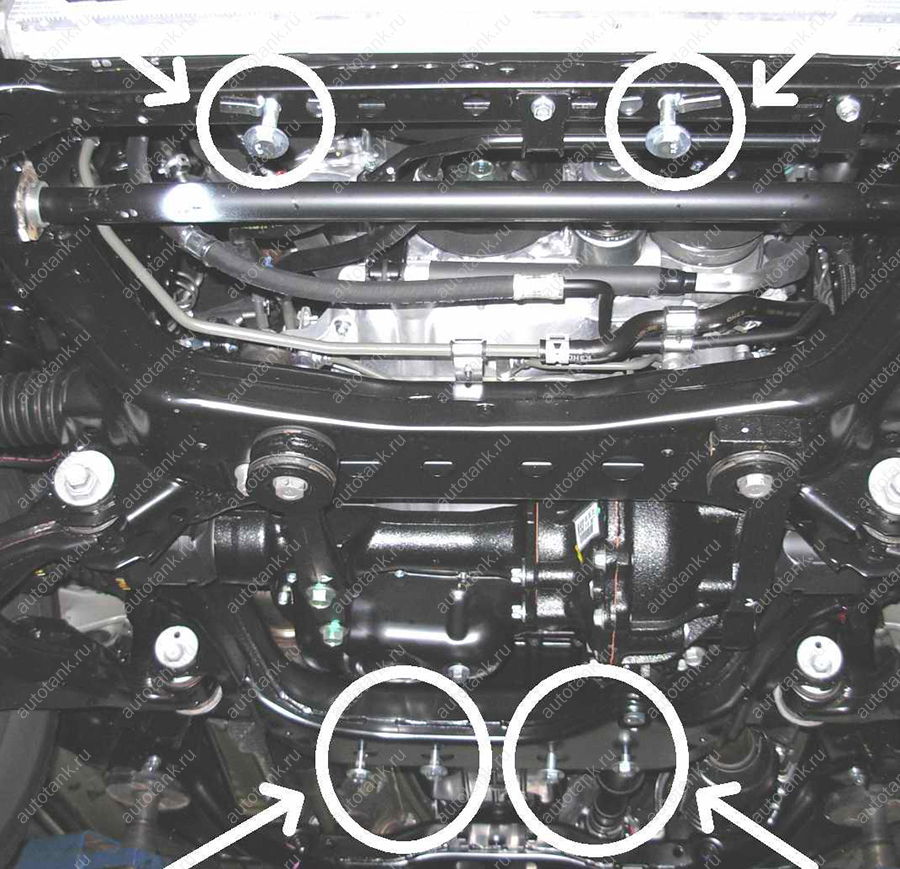

Места крепления защиты. Передние крепления

Промежуточные крепления

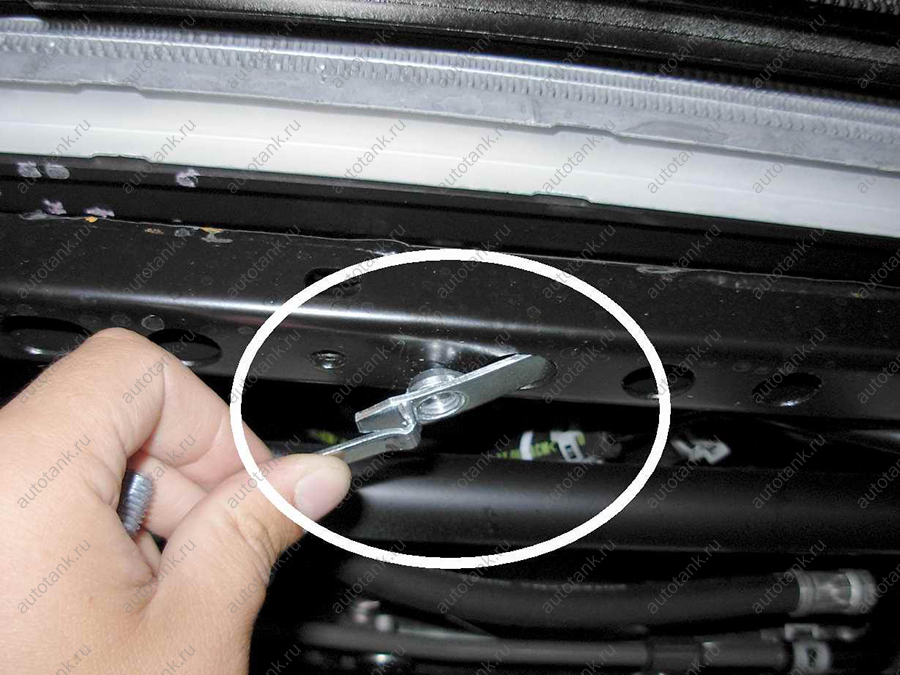

Монтаж передних креплений (поз.5,6).

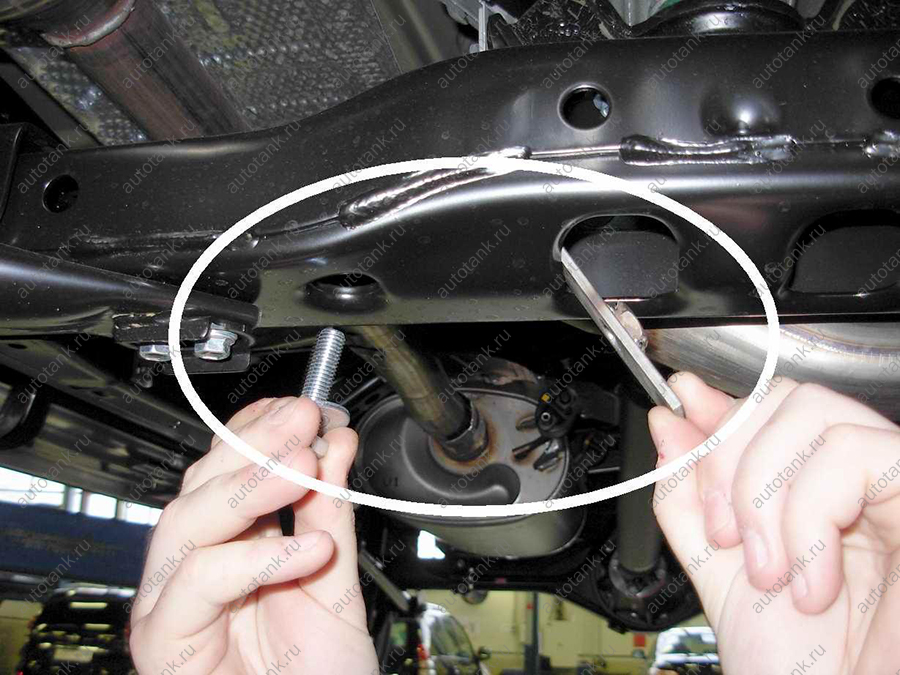

Места установки промежуточных креплений. Пластины М10 L130(поз.3,4) заводятся в подрамник через большие отверстия.

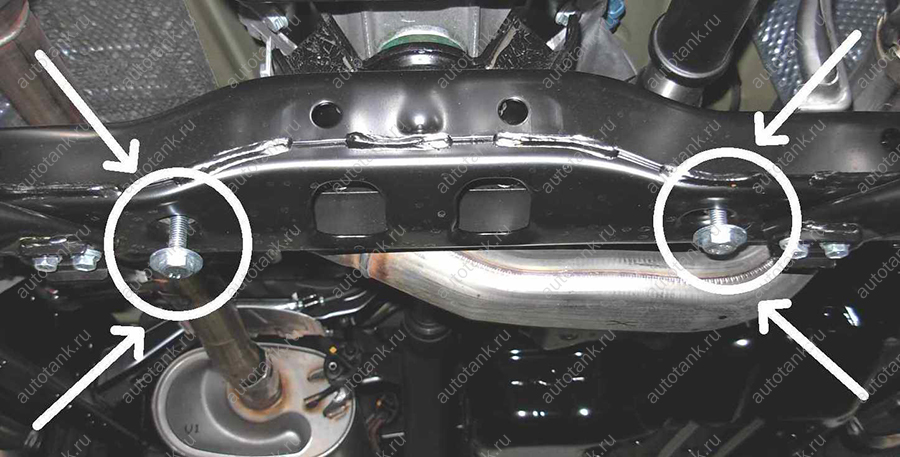

Места установки задних креплений (поз.1,2).

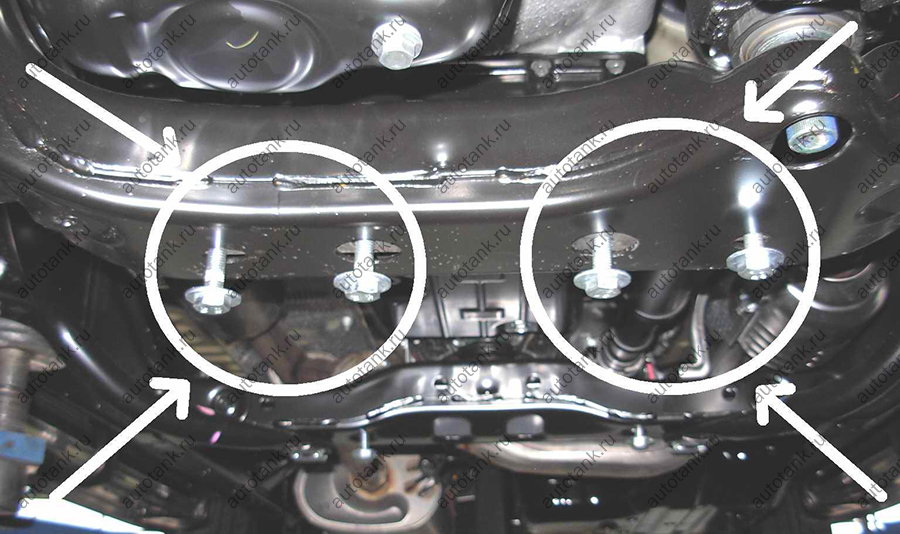

Монтаж задних креплений.

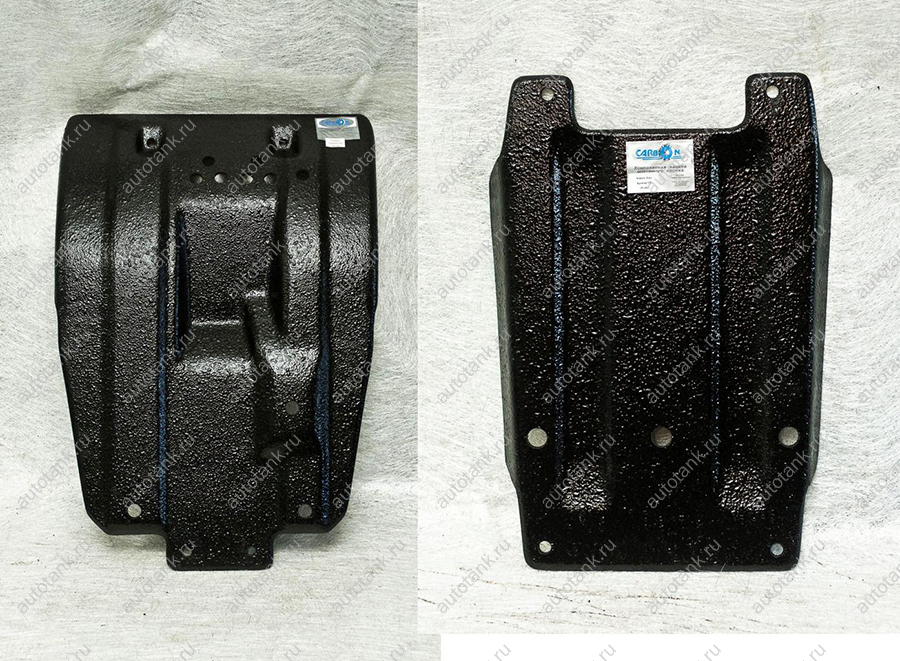

Защита на автомобиле.
