Защита картера на автомобиль Toyota Highlander (с 2010 г.) 3.5 / Toyota Highlander (с 2014 г.) 3.5

Каталог защиты картера > Защиты Toyota> Toyota Highlander (с 2010 г.) 3.5 / Toyota Highlander (с 2014 г.) 3.5/Toyota Harrier II


Toyota Highlander относится к классу среднеразмерных SUV и предназначался для сбыта на внешнем рынке, в основном на рынке США. Занимает место между моделями Toyota RAV4 и Toyota 4Runner.

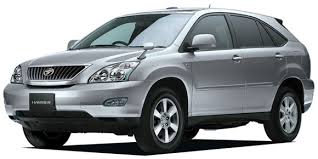

Toyota Harrier II





Схема установки защиты на автомобиль


Крепление передней части защиты:

Крепление задней части защиты:

На автомобиле Toyota Highlander (с 2014г.)
притянуть пыльник к защите:

3,8 – планка-крючок М10 L42
4,7 – резиновые шайбы
11,15 – шайбы 10х30

12,16 – болты М10х90

1,5 – планка-крючок М10 L25
2,6 – резиновые шайбы
9,13 - шайбы 10х30
10,14 – болты М10х90

Болты М6х30 - 2 шт.
Шайбы 6х25 - 2 шт.


Момент затяжки резьбовых соединений М10 не более 2,5  кг/м.


При установке крепежа и монтаже защиты настоятельно рекомендуется использовать графитовую или аналогичную смазку.

Производитель вправе вносить изменения в конструкцию защиты.


Порядок установки защиты


Перед установкой защиты необходимо демонтировать штатный передний пыльник под двигателем, если он имеется. Передние крепления заднего пыльника вернуть на место. Все крепления (планки-крючок) заводятся с внешней стороны автомобиля.


Места установки передних креплений.

Места установки задних креплений.


В верхней части короба подрамника (куда ложится планка-крючок) могут находиться штатные пластиковые заглушки. Их необходимо демонтировать.

Установить передние крепления, отодвинув рукой пыльник. При монтаже «хвостики» креплений должны оставаться только с внешней стороны автомобиля.

В каждой точке крепления, между защитой и подрамником, устанавливается резиновая шайба.



Переднее левое (со стороны водителя) крепление.


На автомобиле Toyota Highlander (c 2014 г.) через указанные отверстия притянуть пыльник к защите болтами М6х30 с шайбами 6х25.


Вернуть штатные пластиковые «клопы» на место, которые были демонтированы для установки защиты.
